一、 旁滤器运用煤化工领域介绍

   晋煤集团分公司天源化工，位于山西高平，主要生产尿素之类的化肥，现场循环水量20000m3/h,需要设计一套旁滤减轻系统水质浊度，由于冷却塔系统紧挨甲方单位煤厂，每次卡车来回拉送煤炭以及装卸煤炭产生大量煤灰进入水系统，整个水质不稳定，而甲方单位现场使用一批长沙旁滤器，出水水质不稳定，反洗经常性跑砂，针对甲方作为煤化工企业特点，领航过滤经过现场了解提出解决方案。

二、领航过滤针对晋煤集团天源化工有限公司关于旁滤器设计方案

   2017年3月，领航过滤设计出型号LH-XG-1700旁滤器，共计17个单元模块。旁滤原则按照5%的水量进行计算，共计1100m3/h.由于空间受限，整套旁滤器无法整套成撬装结构，只能单个的现场管道连接。

尺寸设计：单台尺寸1700mmX2100mm,

集水设计：采用特种材料定制滤芯，六爪式结构，表面强度大，不受外力影响，出水水质均匀，反洗做到不跑砂，很受业主好评。

防腐设计：罐体以及管路采用衬胶工艺，整体系统，避免腐蚀造成二次污染,比较适用于煤化工企业。

管道设计：现场17套旁滤器，进口、出口、排污口进行并联。

  最终，经过7天系统循环，从进水浊度58NTU,最终出水达到3.3NTU,完整达到业主的要求。

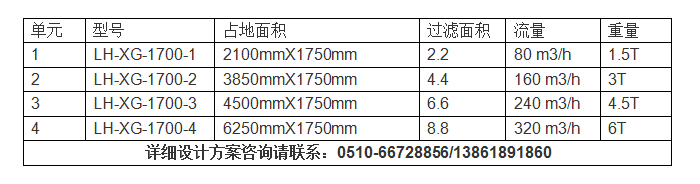

三、无锡领航过滤选型原则：
